Mesin Pembentuk Gulung Rak Tegak: Komponen, Profil & Panduan Membeli

Apa Itu an Mesin Pembentuk Gulung Rak Tegak ?

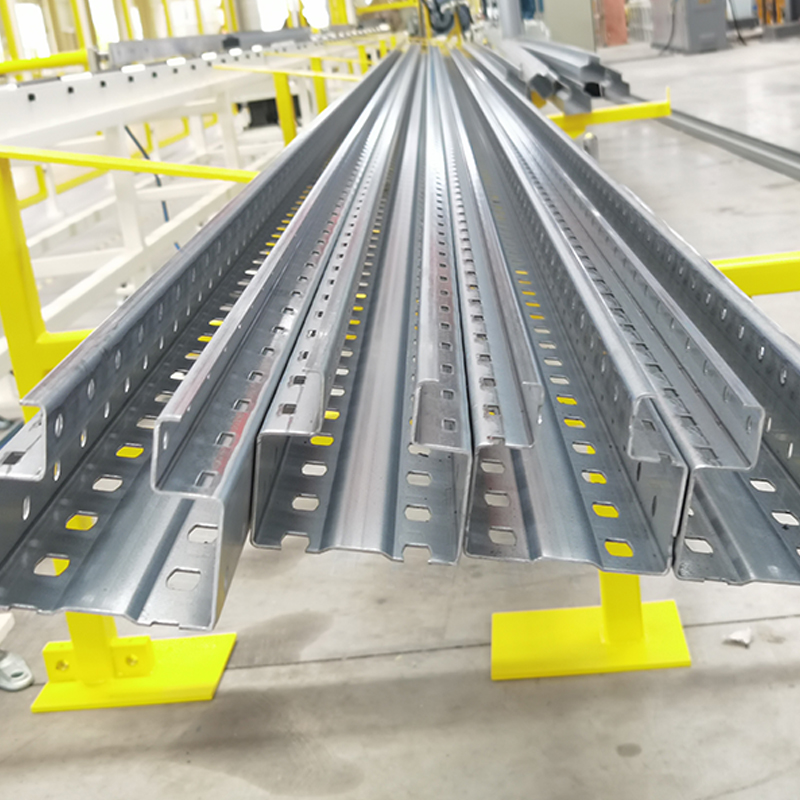

Mesin membentuk gulungan rak tegak ialah sistem membentuk gulungan sejuk yang direka bentuk khusus untuk menghasilkan profil lajur menegak yang digunakan dalam rak palet, sistem rak dan struktur penyimpanan industri. Lajur tegak ini—biasanya profil bahagian C, belakang terbuka atau bahagian kotak dengan titisan air mata yang ditebuk atau corak lubang bulat pada selang masa yang tetap—adalah tulang belakang struktur setiap sistem rak dalam gudang atau pusat pengedaran. Menghasilkannya dengan geometri yang konsisten, jarak lubang yang tepat dan ketebalan bahan yang betul tidak boleh dirundingkan: satu tegak di luar toleransi menjejaskan kapasiti beban keseluruhan ruang rak.

Tidak seperti garisan pembentuk gulungan tujuan umum, mesin rak tegak bercantum stesen pra-tebuk atau selepas tebukan terus ke dalam urutan pembentukan , memastikan bahawa slot titisan air mata, lubang bulat dan apertur penetapan yang menerima penyambung rasuk dan komponen pendakap dicop pada selang pic yang tepat sepanjang panjang penuh setiap tegak yang dihasilkan. Gabungan membentuk dan menumbuk dalam pas tunggal menghapuskan operasi sekunder, mengurangkan kerosakan pengendalian dan mencapai kadar pemprosesan yang tidak dapat dipadankan oleh operasi berasingan.

Komponen Utama Talian Pembentuk Gulung Rak Tegak

Barisan pembentuk gulungan rak tegak yang lengkap ialah urutan stesen bersepadu, masing-masing melaksanakan fungsi tertentu dalam transformasi bahan daripada jalur gegelung kepada profil lajur siap. Memahami peranan setiap stesen menjelaskan di mana kualiti dibina—dan di mana ia boleh dikompromi oleh spesifikasi yang kurang.

Decoiler dan Straightener

Gegelung jalur keluli tergalvani atau pra-dicat (biasanya ketebalan 1.5–3.0 mm, lebar 100–200 mm) dipasang pada dekoiler hidraulik yang mengawal ketegangan jalur sepanjang larian. Pelurus bermotor dengan berbilang gulung menanggalkan set gegelung—lengkungan yang disebabkan oleh penggulungan—sebelum jalur memasuki stesen pembentukan. Pembetulan yang tidak mencukupi pada peringkat ini memperkenalkan haluan dan pusingan ke dalam profil siap yang tidak boleh diperbetulkan ke hilir tanpa membuang bahagian.

Pra-menebuk Akhbar

Dalam kebanyakan garisan rak tegak, slot titisan air mata dan lubang tambahan ditebuk sebelum dibentuk dan bukannya selepas, kerana jalur rata adalah jauh lebih mudah untuk ditebuk dengan tepat berbanding bahagian C yang terbentuk. Penekan pra-tebuk menggunakan set cetakan servo atau hidraulik dengan penebuk keluli alat yang dikeraskan diposisikan untuk menghasilkan corak lubang tepat yang ditentukan oleh reka bentuk rak. Ketepatan padang tebuk—biasanya diperlukan dalam lingkungan ±0.5 mm sepanjang 2,400 mm panjang tegak—dikawal oleh sistem suapan servo yang mengindeks jalur mengikut jarak lubang yang diprogramkan sebelum setiap lejang tekan.

Kilang Pembentuk Roll

Kilang pembentuk ialah teras mesin, yang terdiri daripada satu siri stesen perkakas gulung atas dan bawah berpasangan yang dipasang pada dirian kilang tegar. Setiap stesen membengkokkan jalur secara beransur-ansur melalui kenaikan sudut kecil—biasanya 10–20° setiap pas—sehingga geometri profil akhir dicapai. Profil rak tegak memerlukan 12 hingga 22 stesen pembentukan bergantung pada kerumitan profil, ketebalan bahan, dan tahap pengerasan kerja yang dialami keluli semasa pembentukan. Perkakas gulung dihasilkan daripada keluli alat GCr15 atau D2, dikeraskan kepada HRC 58–62, dan dikisar kepada toleransi rapat untuk mengekalkan konsistensi profil merentas berjuta-juta meter pengeluaran.

Stesen Penebuk atau Notching Selepas membentuk

Sesetengah reka bentuk tegak memerlukan operasi tebukan tambahan selepas membentuk— takuk hujung untuk lampiran plat asas, corak lubang sekunder dalam web atau timbul timbul untuk pengenalan jenama. Operasi ini dilakukan dalam penekan tebukan sekunder yang diletakkan sejurus selepas keluar kilang membentuk, manakala profil masih disokong oleh sistem panduan garisan, menghalang herotan yang akan berlaku jika bahagian yang terbentuk dikeluarkan dan dimasukkan semula ke dalam mesin penekan yang berasingan.

Ricih Terbang atau Potongan Gergaji Sejuk

Profil siap dipotong mengikut panjang sama ada dengan ricih terbang (yang memotong semasa bergerak pada kelajuan garisan, membolehkan daya pemprosesan yang tinggi tanpa menghentikan proses pembentukan) atau gergaji sejuk (yang menghasilkan potongan yang lebih bersih, bebas burr tetapi memerlukan garisan untuk menyahpecutan untuk setiap kitaran pemotongan). Panjang tegak 2,400–6,000 mm adalah perkara biasa; kebolehulangan panjang ±2 mm adalah jangkaan standard untuk pematuhan pembuatan racking.

Sistem Kawalan PLC dan HMI

Garisan rak tegak moden dikawal oleh PLC (biasanya Siemens S7 atau Mitsubishi Q-siri) dengan skrin sentuh HMI yang menyimpan resipi produk—pancang tebuk, corak lubang, panjang potong dan parameter kelajuan garisan—untuk setiap SKU tegak dalam julat produk. Operasi berasaskan resipi mengurangkan masa pertukaran kepada minit untuk varian profil pada set alatan yang sama, dan menyimpan kiraan pengeluaran, log kerosakan dan data kualiti untuk tujuan kebolehkesanan.

Jenis Profil Dihasilkan dan Spesifikasi Bahan

Mesin membentuk gulungan rak tegak dibina di sekeliling set perkakas profil tertentu. Profil tegak yang paling biasa dalam pengeluaran rak global ialah:

Bahan input adalah yang paling biasa S350GD atau S420GD gegelung keluli tergalvani celup panas kepada EN 10346, dengan kelas salutan zink Z275 (jumlah 275 g/m² kedua-dua belah). Gred keluli hasil tinggi membenarkan spesifikasi tolok yang lebih nipis untuk mencapai kapasiti beban yang setara, mengurangkan kos bahan bagi setiap meter tegak yang dihasilkan—faktor penting pada volum pengeluaran tipikal pengeluar rak.

Kelajuan Pengeluaran, Pertukaran dan Perancangan Output

Kelajuan garisan untuk membentuk gulungan rak tegak ditadbir terutamanya oleh kadar strok tekan pra-tebuk dan bukannya kapasiti kilang membentuk. Parameter pengeluaran biasa untuk garis rak tegak yang ditentukan dengan baik ialah:

• Membentuk kelajuan talian: 15–40 m/min bergantung pada kerumitan profil dan ketumpatan tebuk
• Keluaran bersih: 800–2,500 meter siap tegak setiap syif (8 jam), mengambil kira perubahan gegelung, penukaran resipi dan hentian berjadual
• Masa pertukaran profil: 2–4 jam untuk menukar set perkakas (lebar atau tolok profil yang berbeza); di bawah 10 minit untuk perubahan resipi dalam set alatan yang sama (panjang atau pic yang berbeza)
• Hayat perkhidmatan perkakas: 3–8 juta meter bagi setiap set perkakas gulung sebelum pengisaran semula diperlukan, bergantung pada kekerasan bahan dan kekasaran salutan zink

Bagi pengilang yang menghasilkan berbilang SKU tegak, sistem kaset perkakasan yang berubah pantas—di mana keseluruhan set gulungan pembentuk diprapasang pada kaset boleh tanggal dan ditukar sebagai satu unit—boleh mengurangkan penukaran profil kepada di bawah 30 minit, meningkatkan penggunaan peralatan dengan ketara pada jadual pengeluaran produk campuran.

Kawalan Kualiti dan Pematuhan untuk Pengeluaran Tegak Rak

Pallet racking uprights adalah komponen struktur yang dilindungi oleh piawaian keselamatan antarabangsa. Kualiti pengeluaran mesti dikawal dan didokumenkan dengan jelas untuk memenuhi keperluan ini:

• EN 15512 (Eropah) dan RMI ANSI MH16.1 (Amerika Utara) mengawal reka bentuk struktur dan keperluan ujian untuk rak palet boleh laras. Pengilang tegak mesti menunjukkan melalui ujian bahawa profil mereka mencapai modulus bahagian terkadar, momen inersia, dan nilai rintangan lengkok yang digunakan dalam pengiraan reka bentuk rak.
• Toleransi kedudukan lubang: Kedudukan slot titisan air mata mesti dipegang dalam jarak ±0.5 mm daripada padang nominal untuk memastikan penglibatan penyambung rasuk merentasi ketinggian rak yang berbeza dan dari kumpulan pengeluaran yang berbeza. Ini memerlukan tolok dalam proses biasa menggunakan templat semakan padang terhadap piawaian rujukan.
• Pemeriksaan dimensi profil: Ukuran lebar, kedalaman, sudut bebibir dan tunduk/pusing hendaklah diambil pada permulaan setiap gegelung dan sekurang-kurangnya setiap 500 meter pengeluaran, dengan keputusan direkodkan terhadap had toleransi yang ditakrifkan dalam spesifikasi pembuatan produk.
• Kebolehkesanan bahan: Setiap kelompok pengeluaran harus dapat dikesan kepada sijil gegelung keluli yang masuk, membolehkan penyiasatan sebarang kegagalan medan dan menunjukkan usaha wajar kepada pelanggan akhir dan badan kawal selia.

Menentukan Mesin Pembentuk Gulung Rak Tegak: Soalan Penting untuk Ditanya

Memilih mesin pembentuk gulungan rak tegak ialah pelaburan modal biasanya dalam julat $150,000–$600,000 USD bergantung pada tahap automasi, kapasiti penebuk dan spesifikasi kawalan. Soalan berikut membezakan pembekal yang serius daripada mereka yang menawarkan peralatan yang hampir serupa tetapi kurang kejuruteraan:

• Apakah tan tekan tekan, dan apakah kawasan tebukan serentak maksimum? Corak titisan air mata yang padat memerlukan tonase yang lebih tinggi daripada kapasiti nominal akhbar yang mungkin dicadangkan apabila semua tumbukan menyala serentak.
• Apakah bahan dan kekerasan alat gulung yang standard, dan apakah jangka hayat perkhidmatan yang terjamin? Pengilang yang bereputasi baik akan memetik angka minimum meter setiap ulangan dan menyokongnya dengan tempoh jaminan.
• Jenama PLC dan HMI yang manakah digunakan, dan adakah perkhidmatan tempatan serta alat ganti tersedia di negara anda? Talian yang dikawal oleh jenama PLC domestik yang tidak dikenali mungkin sukar dan mahal untuk diselenggara di luar pasaran asal pengeluar.
• Bolehkah barisan itu ditunjukkan menjalankan profil khusus anda pada kelajuan yang dinilai sebelum penerimaan? Mana-mana pembina mesin yang mempunyai reputasi baik akan menerima ujian penerimaan kilang (FAT) terhadap kriteria kualiti dan kelajuan yang dipersetujui sebagai syarat pembayaran.
• Apakah pakej sokongan pentauliahan, latihan pengendali dan alat ganti yang disertakan? Barisan pembentuk gulungan yang tiba tanpa sokongan pentauliahan yang mencukupi dan kit alat ganti tahun pertama akan menelan kos yang lebih tinggi dalam pengeluaran yang hilang daripada perbezaan antara belanjawan dan pembelian mesin yang disokong dengan baik.

Mesin pembentuk gulungan rak tegak pada akhirnya hanya sebaik ketekalan profil yang dihasilkannya pada kadar pengeluaran yang berterusan. Menentukannya secara ketat terhadap toleransi dimensi, jangka hayat perkakas dan piawaian sistem kawalan—bukannya pada harga pembelian sahaja—adalah satu-satunya keputusan paling penting yang dibuat oleh pengilang racking dalam menyediakan atau menaik taraf barisan pengeluaran.
